Mon PC "transportable"

Je mettrai à jour chaque fois que j’y penserai ou lorsque je franchirai une nouvelle étape

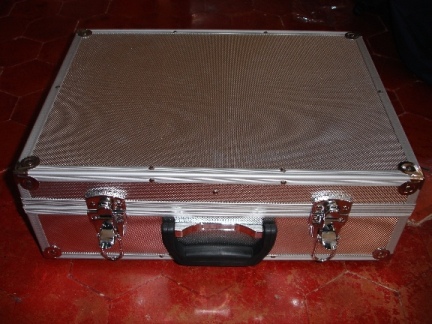

La valise de chez Castorama

Valise

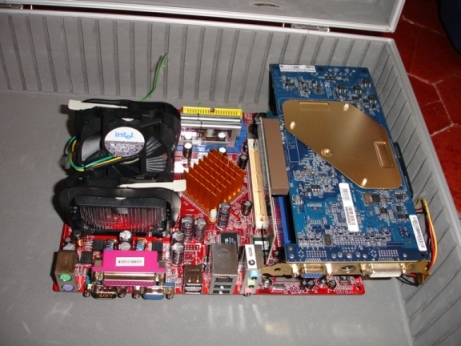

Le coude 90° AGP ou riser AGP pour la carte vidéo

Riser AGP

Le graveur DVD slim avec son adaptateur IDE

Graveur SLIM

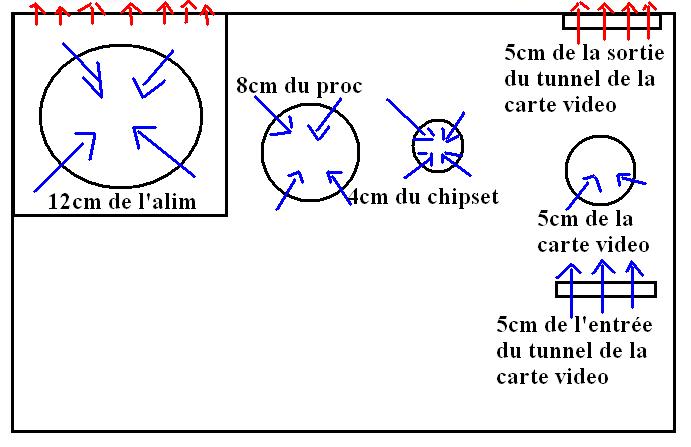

Le système de refroidissement avec tous ses ventilateurs

Refroidissement

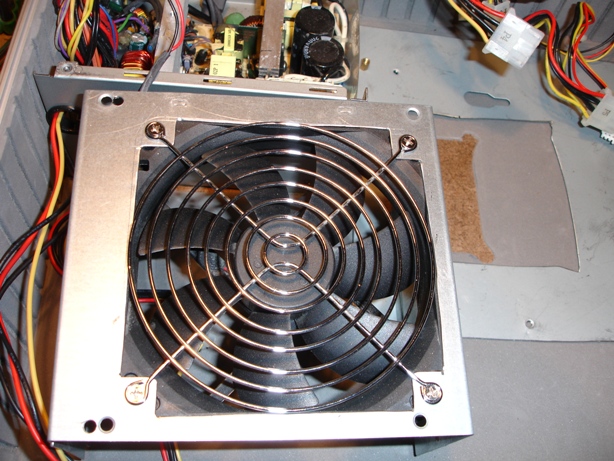

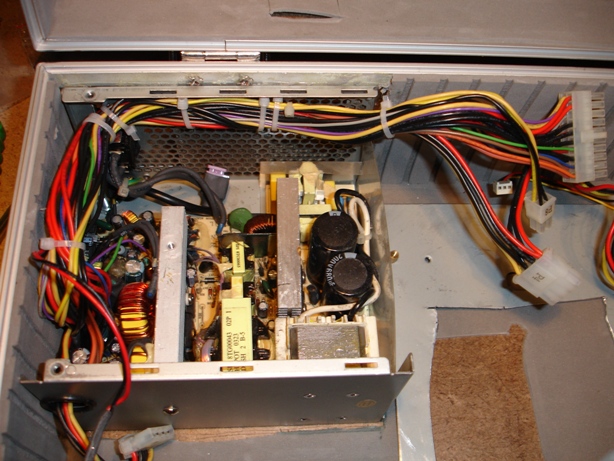

Ici j’ai finalement changé mon alimentation qui était douteuse par une occasion de 380W avec un ventilo sur le dessus de 12cm. Après plusieurs modifications pour éviter que les câbles fassent trois fois le tour et que le ventilateur sorte des dimensions max de la valise voilà ce que ça donne :

Interieur alimentation Ventilateur alimentation

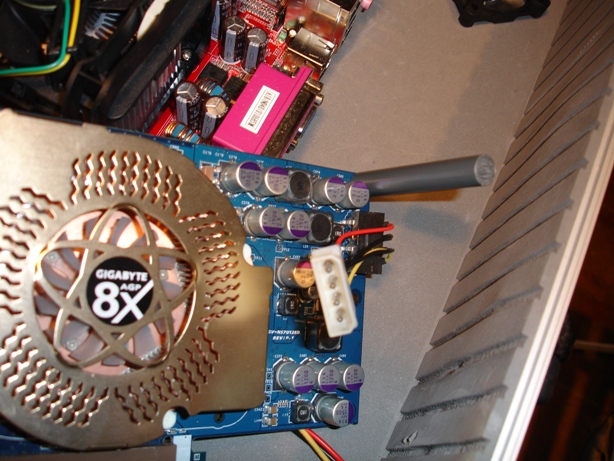

Puis j’ai modifié la carte vidéo pour ne pas être embêté par la prise molex supplémentaire et j’ai rajouté deux "jambes" pour la soutenir

Carte vidéo

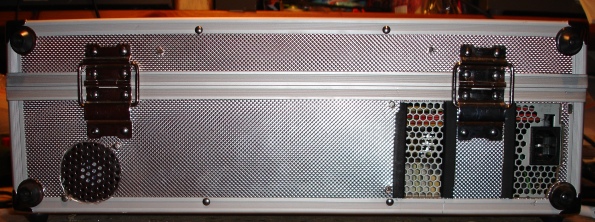

J’ai aussi rajouté un ventilateur de 5cm à l’arrière qui fait sortie d’air pour la carte vidéo et j’ai percé pour la sortie de l’alim

arriere

J’ai adapté un petit ventilateur sur le chipset de la carte mère

Chipset

Et voilà une vue générale actuelle(noter que les cables de l’alimentation sortent exactement là ou ils sont utiles)

Vue générale

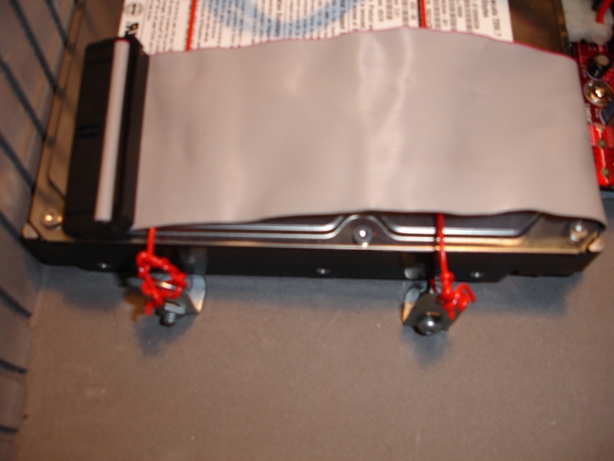

Voici la fixation du dique dur avec des mecano et des trous dans le boitier de l’alimentation pour l’autre coté

Disque dur

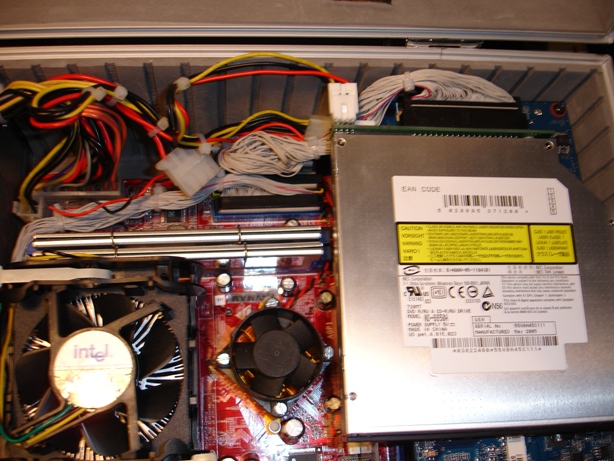

Et voici les nappes découpées à la main et fixées

Nappes IDE

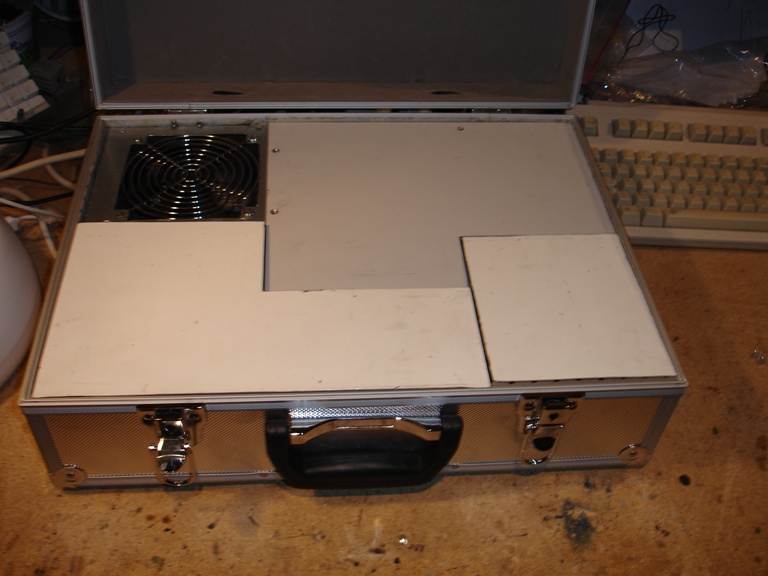

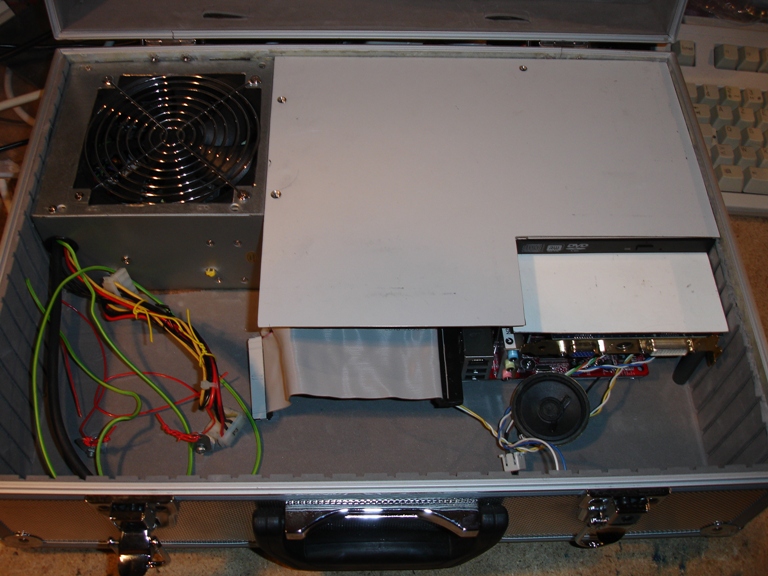

Voici le résulta général avec les plaques de cache du dessus (pas encore décapé)

1ere plaque Toutes les plaques

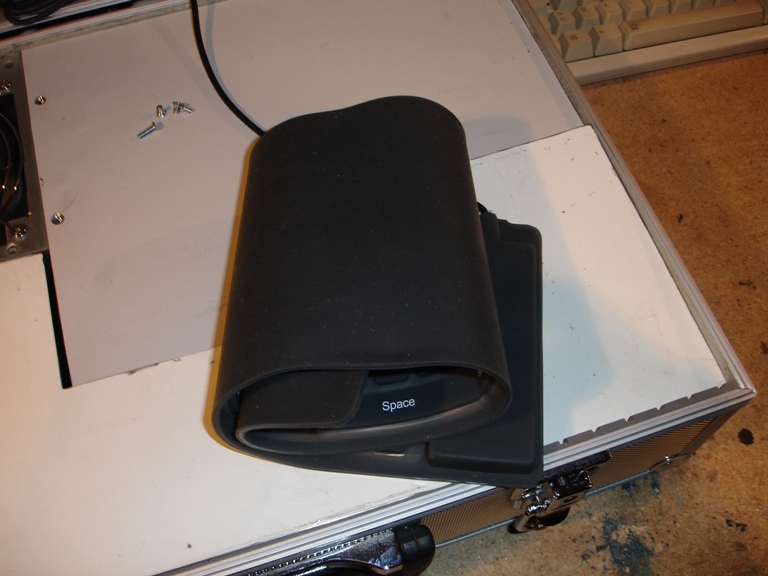

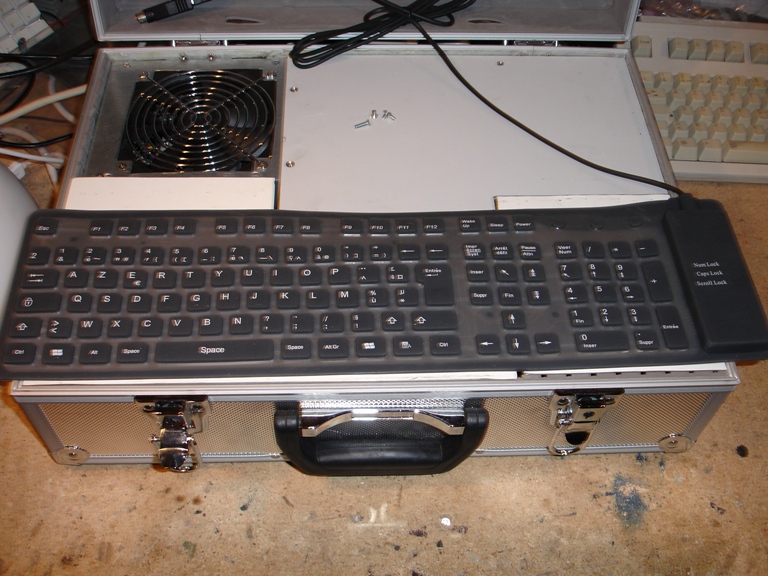

Mon clavier souple :

Clavier souple déplié Clavier souple enroulé

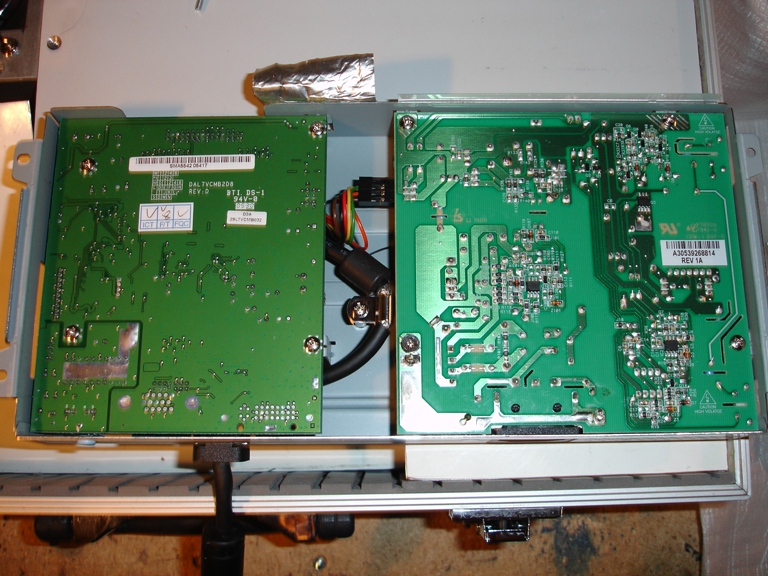

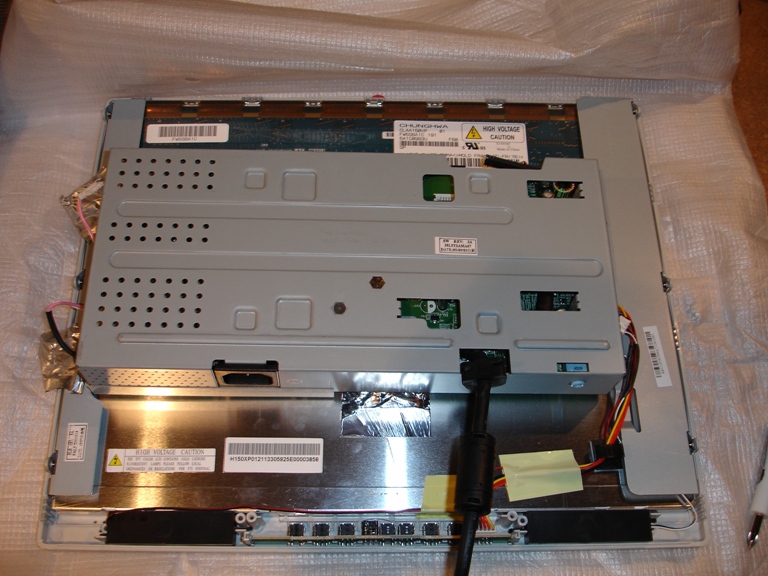

Et ici l’interieur de mon écran que j’ai du désosser car il ne rentrait pas en profondeur

entier Bloc electronique Carte de commande et d'alimentation

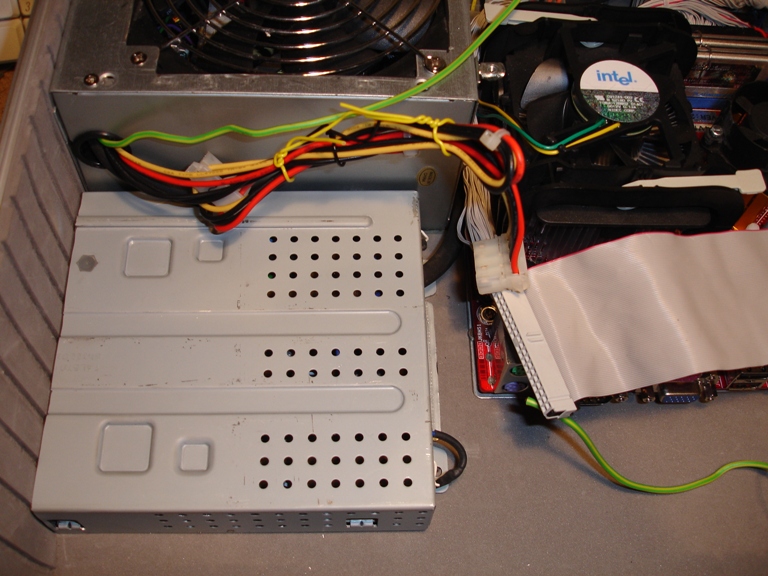

J'ai donc déporté l'alimentation de l'écran sous le disque dur

Déportation de l'alimentation

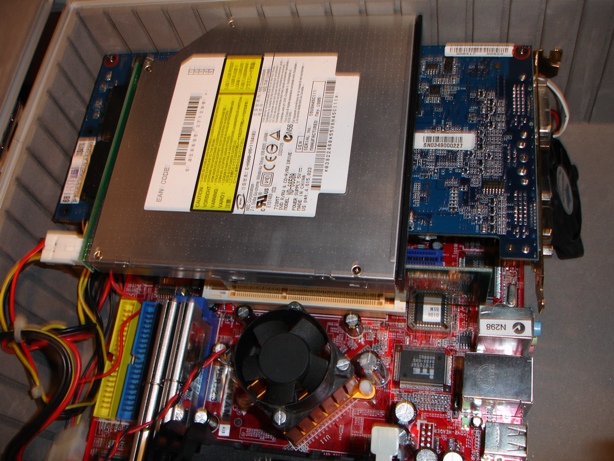

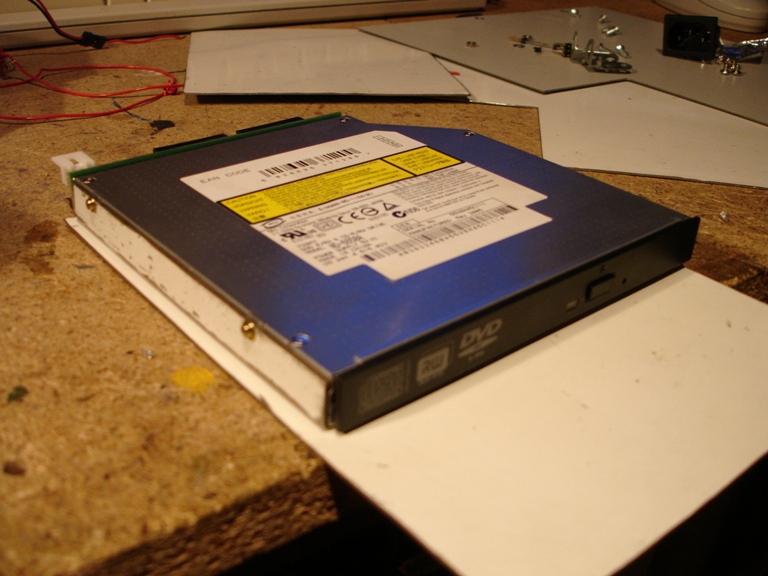

Fixation du lecteur SLIM

SLIM

Une vue générale avec l'écran juste posé

Vue générale

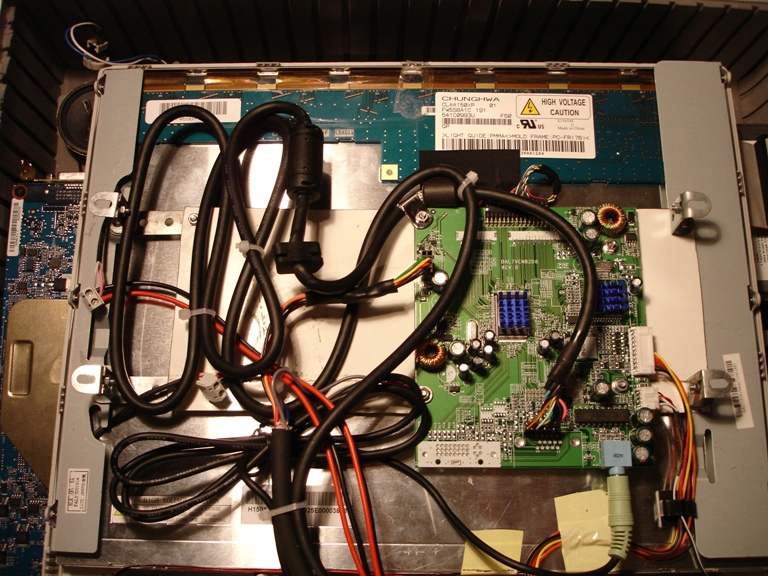

Organisation des cables et de la carte de commande derriere l'écran

arriere ecran

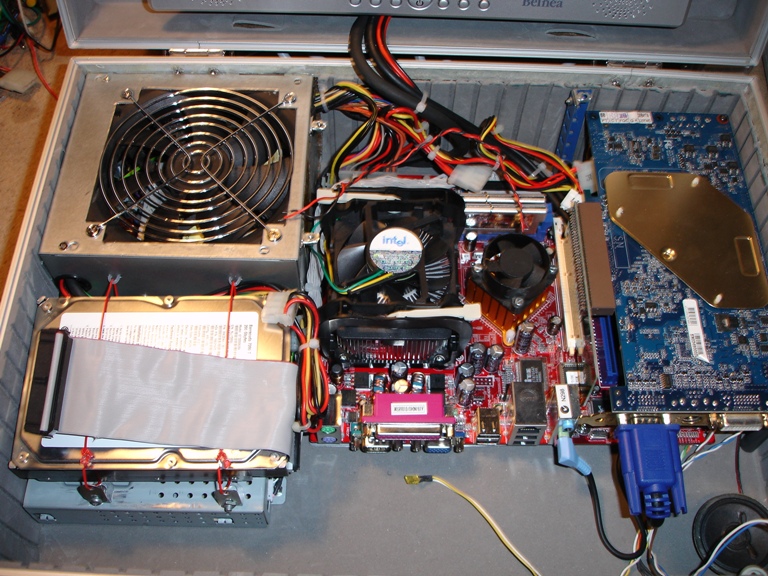

Interrieur avec l'alimentation de l'écran sous le disque dur

Interrieur

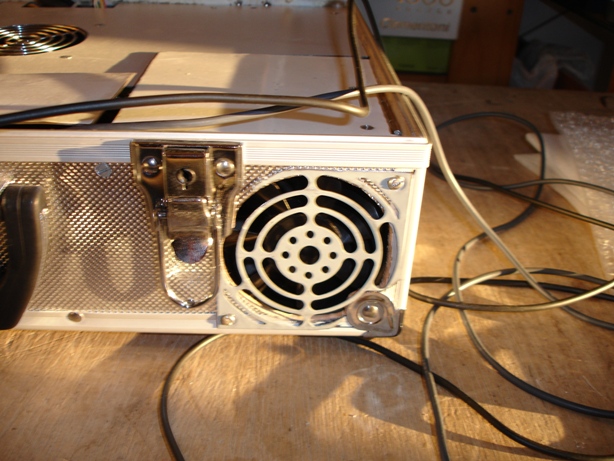

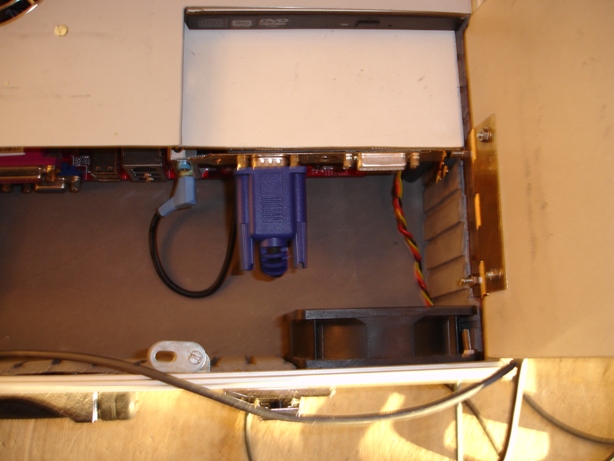

Rajout d'un ventillateur sur le devant pour la carte vidéo

Ventillateur face avant

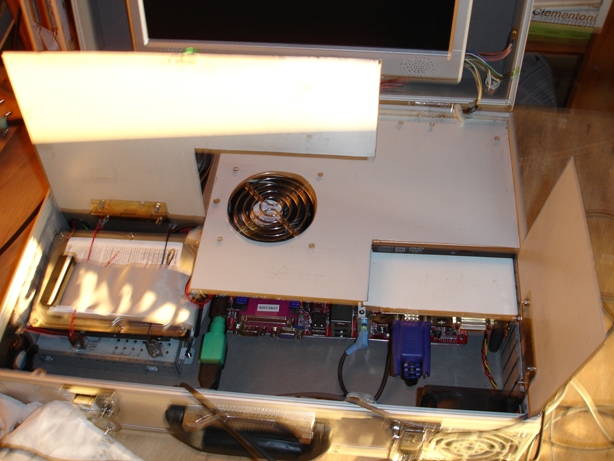

Fixation des plaques de cache

Plaques Plaques ouvertes Detail du systeme de charniere
